概述

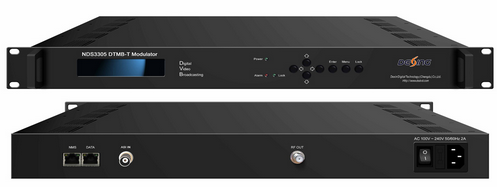

    NDS3305（A） DTMB調制器是根據GB20600-2006，GY/T229.2-2008標準研發的調制器，可將1路ASI或IP輸入信號進行國標調制輸出。該設備輸出頻率范圍為30~960MHz，具有優異的射頻輸出性能，支持本地和遠程配置調制參數。該設備可廣泛應用于國標地面數字電視覆蓋工程中。
主要特性
完全支持GB20600-2006，GY/T229.2-2008
同時支持多載波及單載波
射頻頻率輸出范圍30~960MHz，1kHz步進
輸出電平范圍：-30dBm~-10dBm(NDS3305A ：-17dBm~+3dBm)，0.1dBm步進
支持1路100M IP，1路ASI 輸入
支持輸入信號復用或直通調制輸出
支持PSI/SI信息的處理及插入，同步更新
支持Web 網絡管理及LCD液晶顯示&按鍵操作
技術指標

輸入	IP輸入	1路，RJ45，100M
	ASI輸入	1路，BNC
調制	標準	GB20600-2006（DTMB）
	FFT	1、3780 、1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	幀格式	420、595、945、420Var、945Var
	FEC	0.4、0.6、0.8
	交織深度	240、720
	頻率范圍	30~960Mhz，1kHz步進
	輸出電平	-30dBm~-10dBm，0.1dBm步進—NDS3305
		-17dBm~-+3dBm，0.1dBm步進—NDS3305A
	MER	≥ 40dB
	帶寬	8M
	碼率	4-32Mbps
系統	Web 網絡管理及LCD液晶顯示&按鍵操作
	可通過網絡進行軟件升級
通用	尺寸(寬x長x高)	360mm×280mm×44mm
	重量	1.8kg
	溫度范圍	0~45℃(工作)，-20~80℃(存儲)
	電源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	<25W

訂購指南

輸出電平	NDS3305	NDS3305A
-30dBm~-10dBm	●
-17dBm~+3dBm		●
